ETYKIECIARKI

O nas

Ultrapak realizuje każde zadanie związane z etykietowaniem i dekoracją jednostkowych opakowań. Dostarczamy maszyny etykietujące, sleevery do etykiet termokurczliwych oraz aplikatory koloratek i krawatek.

Oferowane przez Ultrapak etykieciarki karuzelowe i liniowe wykorzystują techniki aplikacji takie jak:

  • aplikacja z zastosowaniem kleju termotopliwego (ang. hot melt) dookólnych etykiet papierowych lub dookólnych etykiet plastikowych;
  • aplikacja z zastosowaniem kleju termotopliwego (ang. hot melt) dookólnych etykiet papierowych lub dookólnych etykiet plastikowych;
  • aplikacja etykiet dookólnych techniką ADHESLEEVE (patrz opis patentu firmy PE Labellers);
  • aplikacja etykiet samoprzylepnych (ang. SA lub PSL) tak częściowych, jak i dookólnych;
  • aplikacja termokurczliwego ADHESLEEVE (Roso Film) lub SLEEVE (PET lub PVC).

Polecamy także specjalny zestaw maszyn przeznaczony do dekoracji szyjek butelek i przeprowadzania akcji promocyjnych:

  • Aplikatory koloratek,
  • Aplikatory krawatek,
  • Aplikatory medialionów.

Oferowane przez nas maszyny wyposażone są w mechaniczne i elektroniczne systemy orientacji. Sprzęt ten jest w stanie jednocześnie nanieść od 1 do 8 etykiet na pojedyncze opakowanie. Możliwe jest także aplikowanie etykiety sleeve na 2 lub 3 butelki. W ten sposób tworzy się bi-pack lub tri-pack.

Naszą ofertę uzupełniają kompletne linie napełniające, pakujące i przetwórcze.

Zapraszamy do współpracy.

Ultrapak.pl


Maszyny etykietujące i dekorujące dostosowane są do pracy w liniach o różnych wydajnościach od 1 tysiąca sztuk na godzinę do 65 tysięcy sztuk na godzinę.


Oferowane przez nas etykieciarki i aplikatory dostosowujemy do założeń produkcyjnych i layoutu Klienta.


PE LABELLERS – LEADER IN LABELLING

PE LABELLERS, rozpoczęła swoja działalność w 1974 roku, zaliczana jest do grupy najlepszych światowych producentów aplikatorów etykiet. Wszystkie zakłady produkcyjne firmy zlokalizowane są w Porto Mantovano leżącego w Lombardii – oddalonego 30 km od południowego brzegu jeziora Garda i od międzynarodowego lotniska w Weronie.

PE LABELLERS to kreator najnowszych rozwiązań technicznych, posiada wiele światowych patentów oraz projektuje maszyny tak, aby wyróżniały się ergonomicznym designem. Wydajność etykieciarek PE LABELLERS mieści się w przedziale od 1000 opakowań na godzinę do 1300 opakowań na minutę.

Maszyny PE LABELLERS służą m.in. do aplikowania:

  • etykiet plastikowych z roli (OPP, BOPP, PET, PVC, ROSO), z zastosowaniem klejów termotopliwych, techniki ADHESLEEVE oraz techniki obkurczania termicznego
  • ciętych etykiet papierowych, z wykorzystaniem klejów zimnych i termotopliwych
  • etykiet samoprzylepnych (papierowych, plastikowych, nieprzezroczystych i transparentnych).

Spośród wielu montowni grupy PE LABELLERS na wyróżnienie zasługuje PACKLAB, który jest producentem stacji do etykiet samoprzylepnych, instalowanych na etykieciarkach karuzelowych i liniowych.

Rozpoczęta pod koniec lat dziewięćdziesiątych współpraca PE LABELLERS z właścicielem firmy ULTRAPAK, zaowocowała zrealizowaniem kilkuset projektów dla branży chemicznej, kosmetycznej, farmaceutycznej, winiarskiej, napojowej, spożywczej i spirytusowej.

CECHY GŁÓWNE

Ergonomiczne kształty ram i osłon bezpieczeństwa są gwarancją bardzo szybkiej obsługi, szybkiego przezbrojenia formatowego i nieskomplikowanych prac mających na celu konserwację maszyny.

Konstrukcja karuzeli centralnej jest uniwersalna. Pozwala na zmiany typów i dokładanie nowych stacji etykietujących.

Możliwe jest łączenie technik dekoracji opakowań z zastosowaniem samoprzylepnych etykiet, zimnego kleju lub termotopliwych klejów.




MODULAR FIX

Propozycja etykieciarki rotacyjnej z krzywką mechaniczną, która wykorzystuje aplikację z zastosowaniem techniki zimnego kleju. Zależnie od ilości zainstalowanych stacji możliwa jest dekoracja jednego opakowania nawet 5 etykietami papierowymi.

Maszyny MODULAR FIX pozwalają na przylepienie etykiet papierowych z wydajnością od 4 tys. do nawet 72 tys.opakowańna godzinę i umożliwiają połączenie technik dekoracji opakowań z wykorzystaniem etykiet samoprzylepnych i zimnego kleju. Ich zaletą jest także możliwość wstępnego przygotowania konstrukcji do instalacji kolejnych stacji etykietujących.

Etykieciarka rotacyjna z krzywką mechaniczną ze stacjami do etykiet samoprzylepnych.

W zależności od stosowanej średnicy karuzeli i od liczby zainstalowanych stacji umożliwia ona aplikowanie od 1 do 6 etykiet na pojedynczym opakowaniu.

Modele MODULAR FIX umożliwiają dekorację opakowań samoprzylepnymi etykietami w przedziale wydajnościowym od 3 tys do 60 tys szt. na godzinę.



MODULAR PLUS

MODULAR PLUS to etykieciarka rotacyjna, którą wyposażono w krzywkę elektroniczną. Jej serwomotory są zintegrowane w sposób bezpośredni z platformami. MODULAR PLUS może być wyposażony w system NON-STOP, w którym 2 współpracujące ze sobą stacje są odpowiedzialne za wydawanie tej samej samoprzylepnej etykiety. System NON-STOP gwarantuje: ciągłość pracy etykieciarki przy braku etykiety na sąsiadującej taśmie nośnej, w przypadku zerwania się sąsiedniej taśmy nośnej i przy całkowitym opróżnieniu poprzedniej taśmy nośnej.

Zastosowanie systemu NON-STOP w wysokowydajnych urządzeniach etykietujących bez potrzeby ich zastopowania, zapewnia ciągłość produkcji i znaczne zwiększenie efektywności linii.

Opcją dla systemów NON-STOP są systemy automatycznego łączenia rolek.

Regulacja pozycji ślizgów stacji do etykiet samoprzylepnych oraz specjalne mające możliwość uchylania osłony gwarantujące bezpieczeństwo.


Etykieciarka rotacyjna wyposażona jest w krzywkę elektroniczną. Serwomotory w sposób bezpośredni zintegrowano z platformami. Etykieciarka przystosowana jest do naklejenia 3 papierowych etykiet dzięki zastosowaniu techniki zimnego kleju. Efektywność do 72000 pojemników/godzinę.

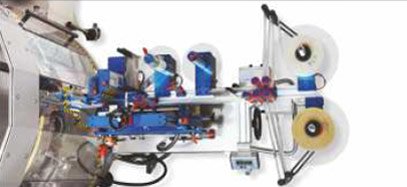

MODULAR TOP

Karuzela centralna z krzywką elektroniczną, jako podstawowa maszyna, przygotowana jest do dokowania satelitarnych ruchomych części etykietujących. Każdy z modułów może być wyposażony w stacje udające możliwość zastosowania różnych technik i metod dekoracji. Mocowanie modułów do karuzeli centralnej jest czynnością łatwą, dlatego zmiana metody klejenia w obrębie jednej maszyny nie zajmuje dużo czasu.

MODULAR TOP gwarantuje bezwzględną elastyczność i różnorodność dekoracji, wszystko to dzięki możliwości zamiany agregatów etykietujących, dotyczących tego samego urządzenia.

Modele MODULAR TOP dostępne są w przedziałach wydajnościowych od 6 000 szt. do 60 000 sztuk opakowań / godzinę. W obwodzie jednej karuzeli centralnej możliwe jest dokowanie jednego lub kilku modułów etykietujących w tym samym czasie.



TECHNOLOGIA ADHESLEEVE

TECHNOLOGIA ADHESLEEVE firmy PE LABELLERS umożliwia skuteczne zlikwidowanie wszelkich najczęściej spotykanych problemów występujących w obrębie maszyn do aplikacji etykiet z rolki z wykorzystaniem klejów termotopliwych (problemów wspólnych dla wszystkich producentów maszyn).

REZYGNACJA klejów termotopliwych (hot melt)

REZYGNACJA Z przeciwbieżnych noży do cięcia etykiet

ZAMIANA tradycyjnej maszyny z topielnikiem do kleju termotopliwego na maszynę aplikującą etykietę adhesleeve.

EKONOMIA - możliwość wykorzystywania znacznie cieńszych etykiet niż tradycyjne.

Pasy kleju poliakrylowgo aplikowane przez producenta etykiet w procesie druku etykiety plastikowej z roli.

REALIZACJA WSZYSTKICH CELÓW !

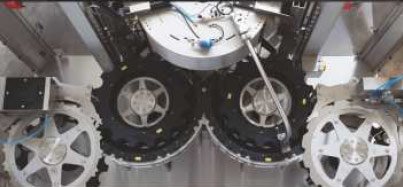

ADHESLEEVE MASTRE-SLAVE

STWORZONY DLA WYSOKICH WYDAJNOŚCI



MASTER-SLAVE jest to model wykorzystywany w liniach o wysokiej wydajności – nawet do 60 tysięcy szt. opakowań na godzinę. Stacje ADHESLEEVE mogą być wyposażone w system automatycznego łączenia rolki.

  • Wyższa efektywność
  • Szybkie zmiany formatów
  • Wyeliminowanie mikroprzerwy związanej z oczyszczaniem układów klejowych
  • Zastosowanie stacji nie wymagających konserwacji
  • Przeniesienie napędu z wykorzystaniem serwomotorów
  • Możliwość etykietowania pustych i pełnych butelek

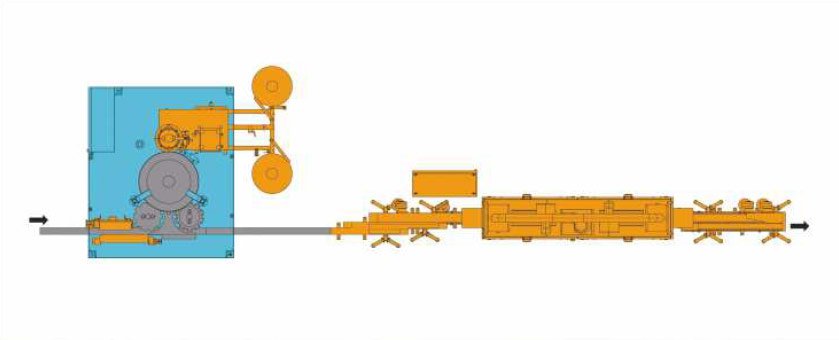

ETYKIETY TERMOKURCZLIWE


Technika ADHESLEEVE umożliwia połączenia dwóch typów pracy w dotyczących jednej maszyny.

Na pierwszej zmianie możliwe jest zastosowanie maszyny do aplikowania etykiety z roli, a po rozpoczęciu pracy tunelu grzewczego podczas kolejnej zmiany produkcyjnej do termicznego obkurczania etykiet.

Jest to niezwykle ekonomiczne rozwiązanie stosowane, między innymi w przemyśle mleczarskim oraz w przemyśle napojowym.

Przy zamiennym wykorzystywaniu etykiety plastikowej OPP lub folii ROSO możliwe jest jednoczesne osiągnięcie:

A – efekt etykiety termokurczliwego SLEEVE na opakowaniach o zmiennych średnicach

B – efekt tradycyjny na opakowaniach o przekroju cylindrycznym i niecylindrycznym




ZYSKI I ZALETY

Plusy wynikające z zastosowania systemu ADHESLEEVE:

  • klej nie jest potrzebny,
  • oszczędzisz energię – nie musisz już więcej wydawać na grzanie kleju, pracę wentylatorów i pomp klejowych,
  • znacząco zmniejszysz wydatki wynikające z konieczności zakupu części zamiennych potrzebnych dla strefy hot melt,
  • nie musisz kupować rozpuszczalników,
  • nie musisz składować części zamiennych, rozpuszczalników i klejów,
  • Twoi mechanicy nie będą musieli poświęcać czasu na przegląd układów klejowych

Dodatkowe plusy ADHESLEEVE:

  • zwiększona efektywość linii gwarantowana,
  • nie ma konieczności zatrudniania specjalistów,
  • łączne koszty funkcjonowania i utrzymanie systemu ADHESLEEVE są średnio o 40% niższe od systemu ROLL FED

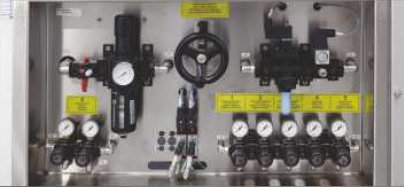

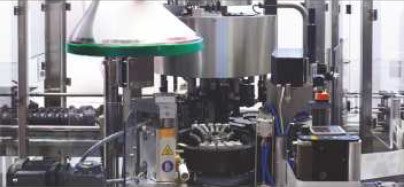

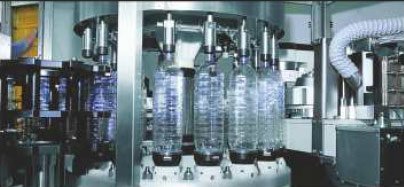

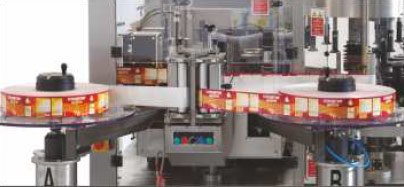

ROLLMATIC

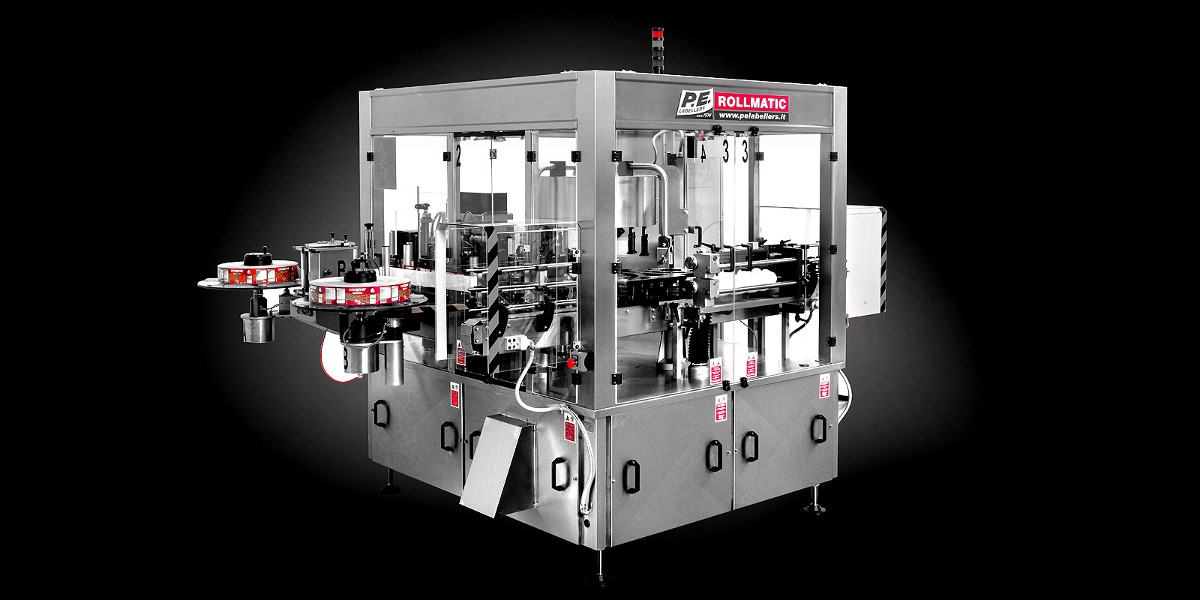

Maszyny ROLLMATIC przeznaczone są do ozdabiania opakowań etykietą z roli z zastosowaniem klejów termotopliwych. Umożliwiają one na osiągnięcie wydajności od 4 tys. do 60 tys. sztuk opakowań na godzinę.

W zależności od formy pojemników producent alternatywnie zaopatruje maszyny w platformy z kołami pasowymi, w serwomotory lub wymienne sektory krzywek.

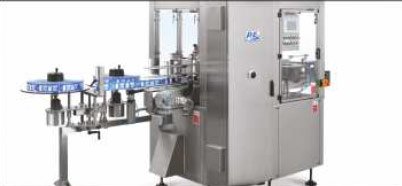

ROLL-LINE

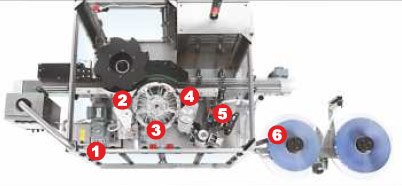

Maszyny ROLL-LINE znajdują zastosowanie w dekoracji opakowań cylindrycznych (tak pustych, jak i pełnych). W ofercie PE LABELLERS znajdują się typy umożliwiające na pracę charakteryzującą się wydajnością od 4.000 do 24.000s sztuk opakowań na godzinę.

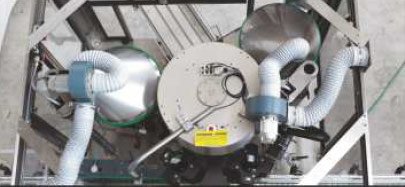

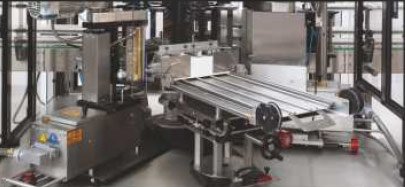

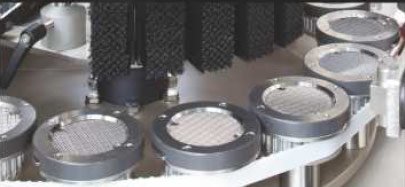

FUTURA

Modele FUTURA stosowane są do dekoracji opakowań dookólną ciętą papierową etykietą (lub też etykietą plastikową). Aplikacja ta jest możliwa dzięki wykorzystaniu klejów termotopliwych (hot melt).

FUTURA osiąga wydajność od 4 tys. do 72 tys. szt. opakowań na godzinę.

Modele FUTURA umożliwiają dekorowanie pojemników cylindrycznych (z zastosowaniem kół pasowych lub serwomotorów) oraz niecylindrycznych (z wykorzystaniem krzywki lub serwomotorów).

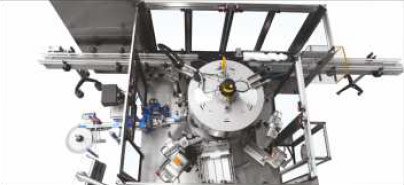

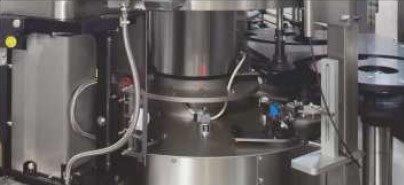

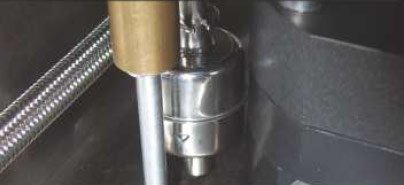

FUTURA TOP

FUTURA w wariancie TOP jest maszyną kombi, zapewniającą 2 typy aplikowania. Jej głównym celem jest dekorowanie opakowań dookólną etykietą za pomocą klejów termotopliwych (czyli hot melt). Urządzenie w wersji TOP wyposażona jest w co najmniej 1 dodatkową stację, której celem jest dekoracja etykietą papierową z zastosowaniem zimnego kleju i / lub samoprzypelną etykietą.

Oferowane przez nas wersje umożliwiają na pracę w wydajnościach od 5 000 do 60 000 szt. opakowań na godzinę.

Maszyna jest przystosowana do jednoczesnej współpracy wszystkich stacji, a w razie konieczności, może aplikować tylko jedną z wyżej wymienionych etykiet.

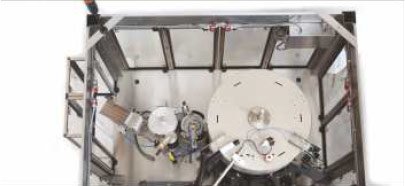

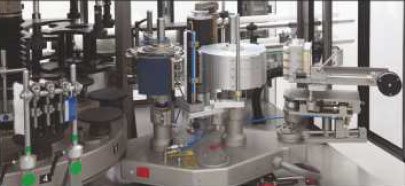

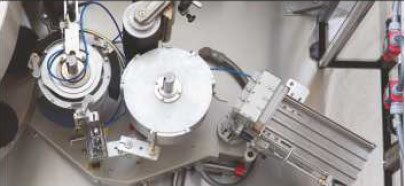

PRATICA

PRATICA jest etykieciarką karuzelową w której zastosowano ruchomy magazynek etykiet. Jest ona stosowana przede wszystkim do aplikowania długich (dookólnych lub częściowych) ciętych etykiet papierowych z wykorzystaniem kleju zimnego na opakowaniach niecylindrycznych i cylindrycznych.

Rodzina maszyn PRATICA pozwala na pracę charakteryzującą się wydajnością od 2 do 6 tysięcy szt. opakowań /godzinę.

Modele PRATICA są bardzo często stosowane do pracy z większymi opakowaniami (to znaczy pięcio, ośmio i dziesięcio litowymi).



SPLENDID

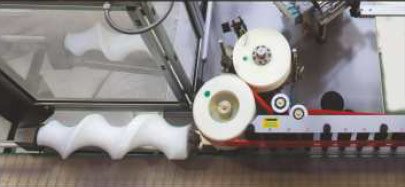

Ekonomiczne etykieciarki liniowe SPLENDID stosowane są do aplikowania etykiet papierowych (dookólnych lub częściowych) tylko na opakowaniach cylindrycznych.

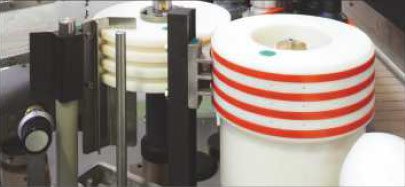

Do dekoracji SPLENDID wykorzystuje się technikę nanoszenia na etykietę zimnego kleju w formie poziomych pasów.

Maszyny SPLENDID umożliwiają pracę z wydajnością od 2 tysięcy do 12 tysięcy szt. opakowań na godzinę.

Modele dedykowane są do pracy z małymi i większymi opakowaniami cylindrycznymi. Umożliwiają aplikowanie tylko 1 klejowej etykiety ciętej.

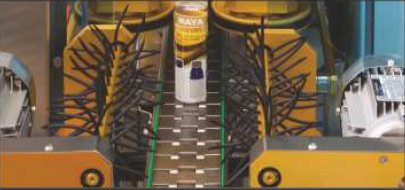

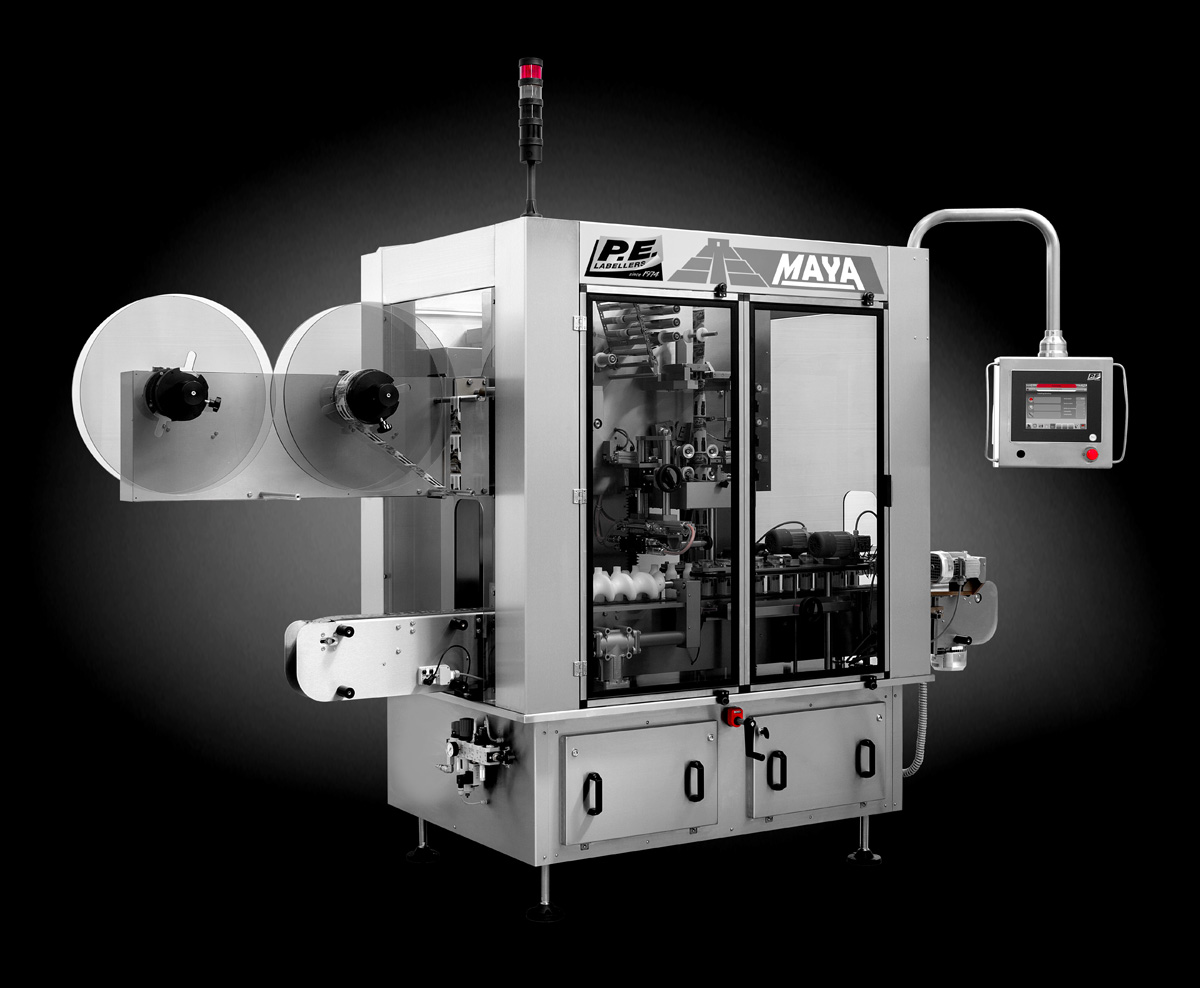

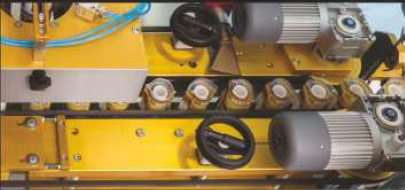

MAYA

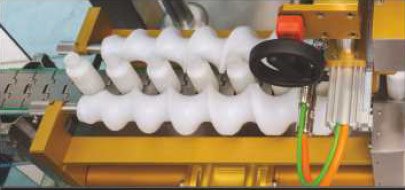

Automatyczne urządzenia liniowe MAYA służą do aplikowania rękawa termokurczliwego PVC (etykiety typu SLEEVE) na pojemnikach pustych lub pełnych. Etykiety typu SLEEVE nadają się do każdego typu opakowań.

Zaletą techniki SLEEVE jest możliwość znacznego, bo aż 80% obkurczenia etykiety i wykorzystanie częściowej lub pełnej powierzchni opakowania tak, aby nadać mu atrakcyjny i nowoczesny wygląd.

Dzięki wykorzystaniu autonomicznych i pojemnych magazynów SLEEVE, możliwe jest zminimalizowanie zatrzymań linii w związku z koniecznością łączenia rolek (wydajność maksymalna do 30 tysięcy sztuk opakowań na godzinę).

Możliwe rodzaje dekoracji:

  • Częściowe pokrycie korpusu opakowania
  • Pełne pokrycie korpusu opakowania
  • Aplikowanie gwarancji na zakrywce opakowania
  • Perforacja pozioma lub/i pionowa
  • Parowanie produktów (system Bi-Pack)
  • Maskowanie
  • Nieprzerwana praca z automatycznym magazynkiem etykiet


ROTAXA

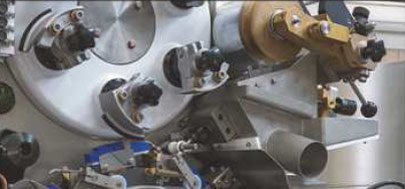

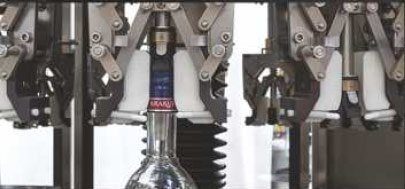

Urządzenia ROTAXA stosowane są do aplikacji gwarancji dekoracyjnych i banderoli papierowych na szyjkach butelek.

Najczęściej są one stosowane w przemyśle spirytusowym, winiarskim i spożywczym, czyli wszędzie tam gdzie wymagana jest trwała i bardzo precyzyjna aplikacja etykiety w kształcie litery „L” czy litery „U”(można łączyć obie).

W modelach ROTAXA pionowa stacja etykietująca aplikuje wyżej wymienione etykiety z zastosowaniem kleju zimnego lub z zastosowaniem metody łączenia kleju zimnego i klejów termotopliwych (hot melt).

Technika ta pozwala na precyzyjne nanoszenie etykiet z wydajnością do 32 tys sztuk butelek/godzinę.

Dwukaruzelowa ROTAXA umożliwia wstępną dekorację opakowania etykietami samoprzylepnymi lub klejowymi na karuzeli nr 1. Napędzana serwomotorem pionowa stacja klejowa i zlokalizowana w obrębie gwiazdy transferowej nanosi banderole na szyjce butelki.

Na karuzeli nr 2 szczęki zaciskowe są odpowiedzialne trwałe oraz dokładne łączenie etykiety z zakrywką i z szyjką butelki.

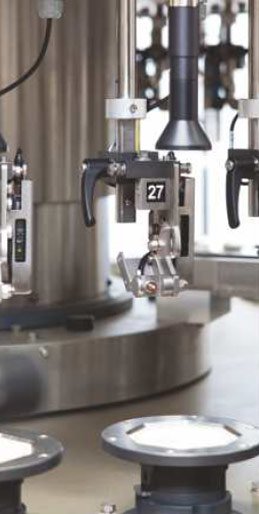

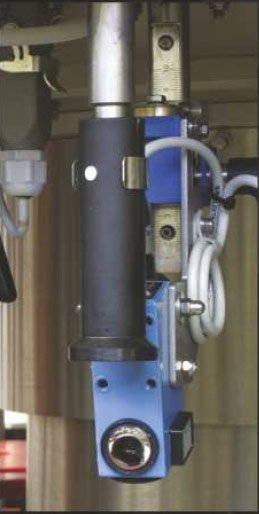

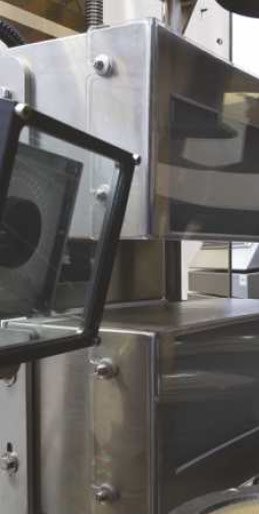

SYSTEMY ORIENTACJI OPTYCZNEJ

Etykieciarki PE LABELLERS można wyposażyć w elektroniczne systemy fotooptycznej orientacji opakowań.

Referencje

Nasze etykieciarki pracują m.in. w firmach takich jak: NAŁĘCZÓW ZDRÓJ / CISOWIANKA / WOSANA / AKWAWIT – POLMOS WROCŁAW / BZK ALCO – BAKOMA / CEDC INTERNATIONAL / ORLEN

Etykieciarki


ULTRAPAK będąca przedstawicielem PE LABELLERS w Polsce, bierze aktywny udział w globalnej promocji najnowszej metody aplikowania etykiet ADHESLEEVE.

Poniżej zamieszczamy krótki komentarz i podpowiedzi skierowane pod adresem firm zainteresowanych aplikowaniem nowych etykiet dookólnych a także do producentów etykiet.

Jakie perspektywy daje wykorzystanie techniki ADHESLEEVE?

Jest to nowa metoda dekorowania opakowań etykietą plastikową, która umożliwia zmianę asortymentową i upraszczająca proces etykietowania z wykorzystaniem etykiety OPP nawiniętej na rolkę. W sposobie tym PE LABELLERS całkowicie zrezygnowała z wykorzystania jakiegokolwiek kleju na maszynie.

Przez to obsługa oraz konserwacja etykieciarki jest bardzo prosty, a koszty produkcji, sumy związane z utrzymaniem i koszty przeznaczone na zakup materiałów zostają znacząco obniżone.

Przedstawiamy krótki komentarz dla firm:

  • Plusy techniki z perspektywy producenta napojów bezalkoholowych, wyrobów chemicznych i spożywczych, a także wody mineralnej:
    Przestoje maszyny wynikające z konieczności czyszczenia podzespołów klejowych i wymogiem wyregulowania systemu cięcia etykiety dobiegają końca.
    Podobnie ma się kwestia związana z ulatnianiem się oleistych oparów kleju, szkodliwych dla operatorów, maszyn i natury. Opatentowane rozwiązania zastosowane w maszynach ROLL - ADHESLEEVE firmy PE LABELLERS, umożliwiają pracę z zastosowaniem etykiety zaopatrzonej w 2 paski kleju akrylowego (1 na początku, drugi na końcu etykiety), zaaplikowane w procesie produkowania etykiet. Zastosowane materiały do etykietowania są tańsze od tradycyjnych. Rozwiązania techniczne (czyli wykorzystanie jednego cylindra tnącego) umożliwiają na zwiększenie efektywności pracy maszyny. Wymiana noża zajmuje 2 minuty zamiast 2 godzin. Maszyny ROLL - ADHESLEEVE dają możliwość dekorowania klasyczną etykietą plastikową a także etykietą termokuczliwą. Można to wykonać po zmianie rolki na tej samej maszynie etykietującej (trzeba jedynie dokupić tunel do obkurczania).
    Technologia ROLL - ADHESLEEVE jest najtańszą i najbardziej ekologiczną metodą dekoracji opakowań.
    Jest możliwe wykorzystanie niezwykle cienką etykietę OPP (20 mikronów), zamiast standardowo wykorzystanej (35 mikronów).
    Co ważne stosując etykietę o grubości 35 mikronów przy przykładowej długości 285 mm ilość etykiet na rolce wynosi około 21tys. sztuk.
    Przy grubości etykiety 20 mikronów liczba tych etykiet na rolce wyniesie około 35.000 szt.
    70% więcej etykiet na rolce oznacza dłuższą pracę bez zatrzymania maszyny!!!
  • Zalety techniki z punktu widzenia producenta etykiet:
    Technologia ADHESLEEVE daje możliwość udoskonalania i tworzenia nowych produktów, dzięki którym możliwe jest uzyskanie zmniejszenia kosztu pojedynczej etykiety. Obecnie 10 europejskich producentów etykiet OPP uzyskało homologacje PE LABELLERS. Kolejni producenci chcą wprowadzić na rynek ten materiał, wykorzystywanego do dekoracji opakowań etykietą dookólną oraz etykietą termokurczliwą.
  • Zalety dla środowiska:
    Technologia ADHESLEEVE pozostaje w harmonii ze środowiskiem naturalnym. Etykietę można w łatwy sposób oddzielić od butelki i co istotne podlega w 100% recyklingowi.
    Metoda etykietowania bez udziału kleju termotopliwego (hot-melt), a co za tym idzie zupełnej eliminacji oparów kleju, gwarantuje znaczną redukcję emisji CO2, co jest zgodne z protokołem "KYOTO 2008/2012". Zmniejszone zużycie energii jest osiągalne dzięki wyeliminowaniu topielników które przeznaczone były do zwiększenia temperatury kleju a także dzięki przemysłowej produkcji cieńszych etykiet polipropylenowych (dzięki stosowaniu innowacyjnego systemu cięcia i transferu etykiet - grubość etykiet OPP może być mniejsza niż 20 mikronów).

Pośród licznych innowacji na szczególną uwagę zasługują zwłaszcza:

  • środowiskowa (nie tworzymy oparów hot melt, natomiast etykieta podlega w 100 % recyklingowi)
  • sanitarna (nie stosujemy rozpuszczalników do czyszczenia maszyny)
  • techniczna etykieciarka ma tylko 1 ruchome ostrze tnące i 1 cylinder
